SikaFuko VT-1
ỐNG BƠM CÓ VAN DÙNG ĐỂ BƠM TRÁM CÁC MẠCH NGỪNG THI CÔNG TRONG CÁC CẤU KIỆNKÍN NƯỚC.
MÔ TẢ
SikaFuko® VT-1 là loại ống tròn bơm được, có độ bền tích hợp công nghệ "van" độc đáo dùng để trám các mạch ngừng thi công cho các cấu kiện kín nước chống lại áp lực thủy tĩnh hoặc. SikaFuko® VT-1 được cố định lên bề mặt bê tông của mạch ngừng thi công trước khi đổ bê tông. Nhờ sự bền chắc của ống kết hợp với các phụ kiện để cố định ống lên bề mặt mạch ngừng ngăn cho ống không bị biến dạng và dịch chuyển trong suốt quá trình đổ bê tông. Để trám mạch ngừng thi công, có thể bơm các loại vật liệu bơm thích hợp của Sika qua ống SikaFuko® VT-1 bao gồm các loại vật liệu gốc acrylic / polyurethane hoặc gốc xi măng cốt liệu mịn. Tính liền mạch của mạch ngừng có thể được duy trì bằng cách bơm lại với điều kiện vật liệu bơm lần đầu phải là vật liệu gốc acrylic hoặc gốc xi măng cốt liệu mịn. Đường kính lõi trong : 6 mm. Đường đính ngoài của ống: 13.5 mm.
ỨNG DỤNG
Có thể thay thế các băng cản nước trong các mạch ngừng thi công
Trám tất cả các loại mạch ngừng thi công có hình dạng khác nhau chịu áp lực thủy tĩnh ở cả 2 mặt của cấu kiện
Ngăn nước thấm qua khe nối bê tông ở các loại cấu kiện sau: các cấu kiện giữ nước hoặc không giữ nước, hồ chứa, đập, kênh, nhà máy xử lý nước thải, đường hầm, tàu điện ngầm, tường chắn
ĐẶC TÍNH/ ƯU ĐIỂM
▪ Sử dụng công nghệ van độc đáo để bơm
▪ Không cần khoan bê tông khi cần bơm
Không yêu cầu thêm ván khuôn hoặc cốt thép gia cường khi lắp đặt
▪ Không cần chi phí bảo trì Có thể kiểm tra khả năng xảy ra thấm (bằng cách bơm nước có áp lực vào ống)
Có thể bơm lại được bằng các loại vật liệu bơm gốc acrylic hoặc xi măng siêu mịn
Bơm một lần với các loại vật liệu gốc polyurethan hoặc nhựa epoxy của Sika
▪ Lắp đặt dễ dàng và an toàn Đã được kiểm tra với áp lực nước lên đến 10 bar (100 m)
Thích hợp với rất nhiều loại cấu kiện và các biện pháp thi công khác nhau
Là phương án dự phòng lý tưởng khi dùng kết hợp với các loại băng cản nước
Có nhiều dự án tham khảo trên toàn thế giới trong thời gian dài
SỰ PHÊ CHUẨN / TIÊU CHUẨN
Báo cáo thử nghiệm khả năng bơm được bằng Sika Injection-201 CE, MFPA Leipzig, số PB5.1/13.520
Báo cáo thử nghiệm độ kín nước với Sika Injection201 CE, WISSBAU, số 2008-163-1
Báo cáo thử nghiệm độ kín nước với Sika Injection306, WISSBAU, số 2002-094-01
Báo cáo thử nghiệm độ kín nước với Sika Injection307, WISSBAU, số 2016-347
THÔNG TIN SẢN PHẨM
Gốc hoá học Lõi màu vàng bên trong PVC
Dải băng định hình bên ngoài Neoprene based cellular rubber
Lưới bọc ngoài Polyester
Bản chi tiết sản phẩm

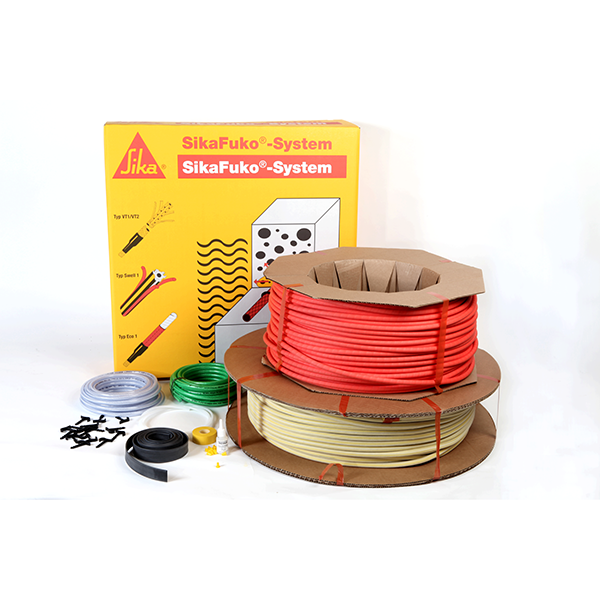

Đóng gói Cung cấp dưới dạng đóng gói sẵn trong thùng các tông bao gồm:
▪ 200 m SikaFuko® VT-1
▪ 10 m ống nhựa PVC màu xanh (đầu vào)
▪ 10 m ống nhựa PVC màu trắng (đầu ra)
Các phụ kiện (2 m ống nối, 4 m ống "măng sông" nhiệt , x 50 bịt đầu ống,
1 lọ keo, 1 cuộn băng dính, x 800 cái ghim để cố định ống lên bề mặt bê tông)
Ngoài ra còn có các loại ống chế tạo sẵn theo kích thước và đóng gói với các phụ kiện đặc biệt phù hợp cho các dự án đặc thù (cung cấp chi tiết
THÔNG SỐ KỸ THUẬT
Độ cứng Shore A Lõi màu vàng bên trong 85 +/- 3
Dải băng định hình bên ngoài 20 +/- 5 (DIN EN ISO 868)
Cường độ kéo Lõi màu vàng bên trong ≥ 14 N/mm2
Dải băng định hình bên ngoài ≥ 3 N/mm2
Lưới bọc ngoài ≥ 30 N (DIN EN ISO 527)
Độ giãn dài Lõi màu vàng bên trong ≥ 250 %
Dải băng định hình bên ngoài≥ 300 %
Lưới bọc ngoài ≥ 30 % (DIN EN ISO 527)
THÔNG TIN HỆ THỐNG
Kết cấu hệ thống
A Đường bơm
B Lõi bằng nhựa đặc làm bằng hợp chất PVC cao cấp
C Các rãnh mặt bên với các lỗ bơm đặt so le nhau
D Các băng cao su tổng hợp ở có thể chịu nén được (như là "các van")
chạy dọc theo các rãnh
E Lưới nylon mịn dùng để cố định cácdải băng cao su tổng hợp ở mặt bên Đường kính trong của lõi
TÀI LIỆU CHI TIẾT HƠN
▪ Hướng dẫn Thi công Hệ thống SikaFuko® VT
CHÚ Ý QUAN TRỌNG
Không sử dụng SikaFuko® VT-1 để trám các khe co giãn.
SikaFuko® VT-1 chỉ trám được mối nối nếu được bơm bằng các loại vật liệu thích hợp.
Việc bơm lại phải được thực hiện với các loại vật liệu đã được kiểm nghiệm dựa theo các báo cáo thử nghiệm.
