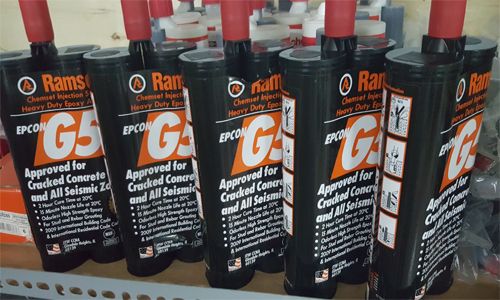

Sika ramset là Hóa chất để neo cấy thép chờ &bulông neo vào bêtông hiệu Ramset Epcon G5 là hỗn hợp 2 thành phần gồm nhựa (resin) Epoxy và chất làm cứng (hardener) sẽ tự động trộn đều hoàn toàn sau khi được bơm ra từ tuýp nhựa (ống đôi) thông qua vòi trộn tĩnh
Đặc Tính Sika ramset
Những đặt điểm nổi bật của Ramset Epcon G5 :
- Là loại Ma tít cấy thép cường độ cao
- Phù hợp cho việc cấy thép hoặc thanh ren vào hầu hết các loại vật liệu nền như : bê tông, đá tự nhiên
- Sử dụng tốt trong điều kiện lỗ khoan khô, ẩm ướt và ngập nước
- Phù hợp với lỗ khoan bằng máy khoan bê tông thông thường hoặc máy khoan lấy lõi ống kim cương
- Nhanh đong cứng nhưng cho phép thời gian thao tác dài
- Chứng chỉ chống cháy lên đến 4 giờ
- Sản phẩm được sản xuất tại Mỹ
Không giống với sản phẩm keo gốc Hybrid/ Vinyl-ester khác, Epcon G5 được sản xuất từ gốc EPOXY cường lực (là loại hóa chất có cường độ cao nhất của Hệ bulông neo Hóa chất) nên được chứng nhận cho phép dùng trong hầu hết các điều kiện môi trường khắc nghiệt như chịu tải trọng động (wind-live-vibration load ở Ramp dốc, sàn đậu xe tầng hầm), lỗ khoan ống mũi kim cương (có thành lỗ rất nhẵn), lỗ khô, ẩm, ướt và ngay cả ngập dưới nước mà vẫn không ảnh hưởng đến cường độ và chất lượng liên kết, trong khi các sản phẩm hóa chất gốc Hybrid/ Vinyl-ester khác thì không được phép, đặc biệt là Tải trọng động.
Vật liệu nền: Dùng cho bêtông, tường gạch đặc, tường gạch block đặc.
Ưu Điểm Sika ramset
Được chứng nhận (approved) dùng cho Tải trọng động: Thích hợp neo thép cho Ramp dốc, bãi đậu xe tầng hầm, v.v...
Được kiểm nghiệm và chứng nhận (approved) chống cháy đến 4 giờ (4 hrs. fire-rated) bởi Warrington Fire Research (BS 476), Anh Quốc
Chứng chỉ kỹ thuật: ICC-ICBO, ASTM C881-99, Warrington Fire Resistance Test (BS 476), Miami Dade County, DOT approval, SETSCO
Sử dụng được cho cả vật liệu nền là Bêtông và Đá tự nhiên
Hạn sử dụng (date) rất dài: 18 tháng (tính từ ngày sản xuất)
Vòi bơm bền và dài hơn (không cần phải nối ống cho lỗ khoan sâu): Tiết kiệm chi phí
Thời gian thao tác cho phép dài hơn: Đặc biệt dễ lắp đặt những bulông/thép neo có đường kính và độ sâu neo lớn
Chỉ cần 2h (ở nhiệt độ 20°C) để khô cứng hoàn toàn: Nhanh hơn nhiều so với các sản phẩm gốc epoxy cùng loại khác
Dễ lắp đặt hơn đối với những liên kết hơn ở khí hậu nắng nóng
Không mùi
Được đóng gói trong tuýp nhựa đôi lớn 650ml: Rất tiết kiệm cho khối lượng công việc lớn
Dễ dàng mở nắp niêm bằng cách bẻ (đập nhẹ) đầu nhựa, không cần phải cắt
- Ứng Dụng Tiêu Biểu của Sika ramset
Neo cấy thép chờ trong bêtông hay đá tự nhiên; gạch đặc
Neo cấy bulông neo hóa chất cho kết cấu thép, mái đón, cẩu tháp, ....
Hệ kèo thép shoring chống tường vây thi công tầng hầm nhà cao tầng
Bulông neo trong xây dựng đường hầm, cầu cảng, mố neo ụ tàu, ứng dụng dưới nước
- Cải tạo công trình cũ như bổ sung cột, dầm, mở rộng sàn, ban công …. |
- Liên kết thép của đài móng, dầm móng, sàn tầng hầm, dầm tầng hầm vào tường vây barrett trong trườnghợp thép chờ trước bị sai lệch, bị thiếu … |
- Liên kết giữa cốt thép của cấu kiện đã hoàn thiện với cốt thép của cấu kiện mới khi không thể thi công toàn khối. |
- Xử lý rủi ro trong quá trình thi công như thép gãy, thép để chờ không đúng vị trí hoặc những vị trí không thể đặt thép chờ trước trong quá trình thi công |
Những thông số cơ bản của Epcon G5 | giá trị |
1. Ma tít cấy thép hai thành phần theo tỉ lệ | 1 : 1 |
2. Đóng gói trong tuýp nhựa kín màu đen | 650 ml |
3. Hai thành phần của Epcon G5 được trộn đều khi bơm qua vòi trộn | 1 cái |
4. Màu của Epcon G5 sau khi trộn đều | Xám |
5. Nhiệt độ bảo quản tốt nhất từ | 5 - 32 oC |
6. Thời hạn sử dụng kể từ ngày sản xuất | 18 tháng |
7. Cường độ nén sau khi đông cứng ( ASTM 695 ) | 71 Mpa |
Chứng chỉ kỹ thuật ( Technical approval ) | |
1. ICC-ES Evaluation report | |
2. Warrington Fire reseach testing | 45832.3 |
3. SETCO Test report | ST-3667 |
4. IBST Vietnam | 333/2006 |
vì nhiều lý do khác nhau như việc thay đổi thiết kế kết cấu; sắt chờ hay coupler (được đặt lúc đổ bêtông) bị thiếu, sai vị trí hoặc hư hỏng, v.v.... nên nhu cầu về khoan cấy thép chờ (sau khi bêtông đã khô cứng) là một ứng dụng rất phổ biến trong công trường xây dựng, đặc biệt là trong "công nghệ thi công tiên tiến" tại các công trình cao tầng, trọng điểm quốc gia, và MKT VME-585 (SX tại CHLB Đức) là sự lựa chọn thích hợp nhất. Vì không giống với sản phẩm keo gốc Hybrid/ Vinyl-ester khác, VME-585 được sản xuất từ gốc EPOXY cường lực (là loại hóa chất có cường độ cao nhất của Hệ bulông neo Hóa chất) nên được chứng nhận cho phép dùng trong hầu hết các
điều kiện môi trường khắc nghiệt như chịu tải trọng động (wind-live-vibration load ở Ramp dốc, sàn đậu xe tầng hầm), lỗ khoan ống mũi kim cương (có thành lỗ rất nhẵn), lỗ khoan lớn quá cỡ, hoặc lỗ khô, ẩm ướt và ngay cả ngập dưới nước mà vẫn không ảnh hưởng đến cường độ và chất lượng liên kết
Bảng thông số lực làm việc của keo trênThép FE 460 mác bê tông 30N/mm2
Đường kính cốt thép | Đường kính lỗ khoan | Chiều sâu neo | Lực kéo chảy cốt thép | Lực liên kết hoá chất |
(mm) | (mm) | (mm) | (kN) | (kN) |
10 | 13 | 90 | 31.4 | 37.6 |
13 | 16 | 110 | 53.1 | 64.75 |
16 | 20 | 125 | 80.4 | 104.06 |
20 | 25 | 170 | 125.7 | 173.43 |
25 | 30 | 210 | 196.4 | 260.16 |
28 | 35 | 270 | 246.3 | 354.10 |
32 | 40 | 300 | 321.7 | 439.38 |
40 | 50 | 400 | 502.7 | 693.75 |
Thi công Hóa chất cấy thép Ramset Epcon G5:
- Khoan lỗ với đường kính và độ sâu theo yêu cầu kỹ thuật của từng loại cốt thép cần bổ sung.
- Làm sạch lỗ bằng chổi kim loại và máy thổi hơi hoặc máy nén khí
- Bơm ma tít vào lỗ từ đáy lỗ đến khi ma tít điền đầy khoảng ½ lỗ
- Cắm thanh ren hoặc thép từ ngoài vào trong, vừa cắm vừa xoay tròn để đảm bảo ma tít đầy lỗ và
bám kín thanh ren hoặc thép
- Chờ ma tít đông cứng theo thời gian đã đuợc khuyến cáo như bẳng bên dưới
Nhiệt độ vật liệu nền ( oC ) | Thời gian thao tác ( phút ) | Thời gian đông kết ( giờ ) | Thời gian đủ tải ( giờ ) |
32 | 8.5 | 2 | 24 |
27 | 12 | 2 | 24 |
20 | 15 | 2 | 24 |
16 | 18 | 3 | 24 |
10 | 21 | 6 | 24 |
+ Thời gian thao tác : là khoảng thời gian tối đa cho phép cân chỉnh thép hoặc thanh ren đúng vị trí theo yêu cầu
+ Thời gian đông kết : là khoản thời gian tối thiểu để ma tít đông cứng, thép hoặc thanh ren cần phải được cố định trong thời gian này,
sau thời gian này người dùng có thể tiến hành thi công tiếp nhưng mối liên kết chưa đủ tải 100%
+ Thời gian đủ tải : sau thời gian này, mối liên kết đã đạt được 100% theo thiết kế
